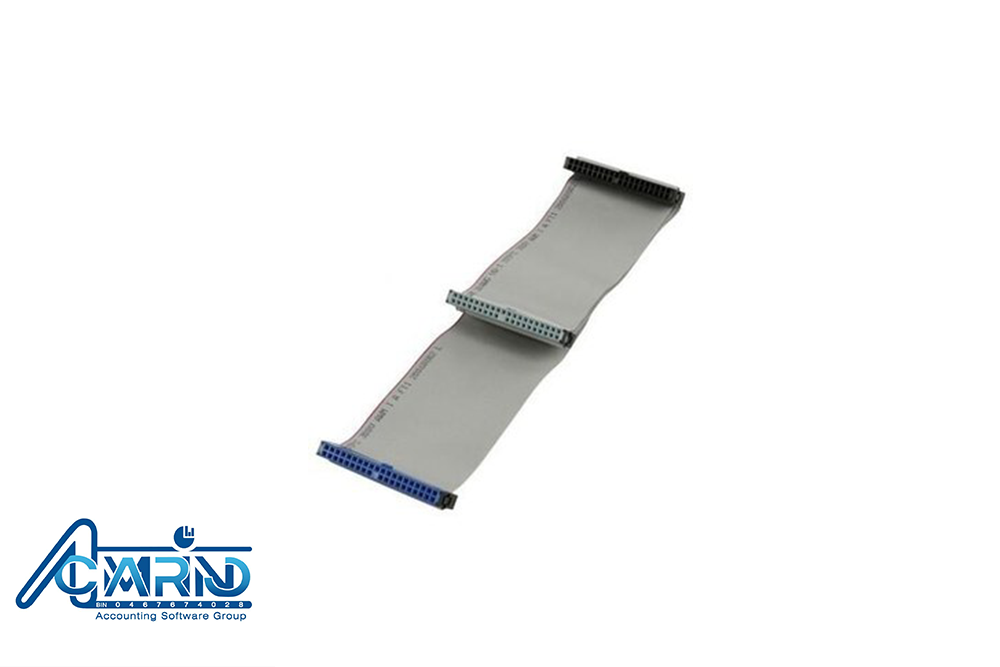

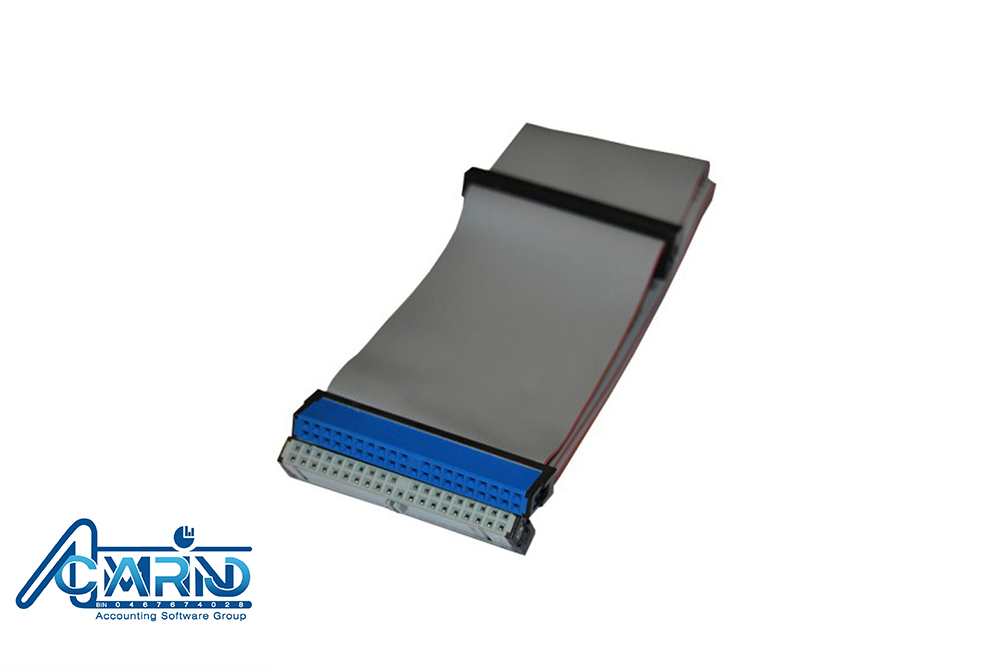

کابل هارد IDE ایسوس (کابل هارد قدیمی )

مشخصات فنی :

نوع کابل: کابل IDE / PATA (Parallel ATA) — رابط موازی (Parallel), نه سریال.

کانکتورها: ۲ سر یا ۳ کانکتور 40‑pin IDC (یکی برای مادربرد و Up to دو دستگاه: master/slave)

تعداد رشته (Conductors): 40 سیم (در کابل استاندارد 40‑سیم)

ترتیب و نشانه‌گذاری: کابل دارای نوار رنگی (معمولاً قرمز) در یک لبه است — این نوار علامت «پین شماره 1» را نشان می‌دهد تا اتصال درست تضمین شود.

قالب کابل: فلت (flat ribbon cable) — پهن و صاف، نه گرد.

قابلیت اتصال: امکان اتصال دو دستگاه (هارد و/یا درایو نوری) روی یک کابل (به‌صورت master/slave) — بسته به تنظیم جامپرها.

حداکثر سرعت انتقال (بازه استاندارد): برای کابل‌های IDE / PATA — تا حدود ATA/133 (در عمل ≈ 133 مگابایت بر ثانیه نظری) — البته عملکرد واقعی بر اساس هارد و مادربرد متفاوت است.

محدودیت طول: استاندارد کابل IDE رسمی تا ~ 18 اینچ (≈ 45 cm) است؛ افزایش طول ممکن است باعث کاهش پایداری سیگنال شود.

جنس و عایق: سیم‌ها معمولاً از جنس مس هستند، با عایق پلاستیکی درون کابل فلت.

رنگ و ظاهر: اغلب به رنگ طوسی یا خاکستری (کابل Ribbon معمول).
